Оседиагональный шнековый насос УОДН 300-200-150
  • Оседиагональный шнековый насос УОДН 300-200-150

Оседиагональный шнековый насос УОДН 300-200-150

В наличии
Цена:
1320000 руб
Оплата:
Доставка:
  • Самовывоз,
  • Курьер,
  • Транспортная компания
  • Детально
Описание
Насосная установка УОДН 300-200-150 изготовлена по запросу ООО «Институт ВНИИСТ» г. Москва и АК «Транснефть». Насосная установка УОДНс 300-200-150 (в комплекте с вихревым насосом) входит в состав комплекса для освобождения от нефти магистрального нефтепровода ВСТО (Восточная Сибирь – Тихий океан).
УОДН 300-200-150 обладает высокими антикавитационными свойствами и способна перекачивать вязкие и загрязненные среды, в комплекте с вихревым насосом может применяться там, где необходимо перекачивать нефтепродукты из открытых водоемов или земляных амбаров из магистрального трубопровода.
Изготавливается также с двойным торцовым уплотнением.

Карта заказа оседиагонального насоса и насосной установки

Код                Значение

1

Тип установки

УОДН

Установка оседиагонального насоса

ОДН

Оседиагональный насос

2

Вид исполнения

Стандартное исполнение УОДН

С

В комплексе с самовсасывающим оборудованием

3

Диаметр рабочего колеса

300

300 мм.

4

Диаметр условного прохода входного фланца

200

Ду 200 мм.

5

Диаметр условного прохода выходного фланца

150

Ду 150 мм.

6

Расположение выходного патрубка

Горизонтальное

В

Вертикальное

7

Мощность электродвигателя

90

90 кВт

110

110 кВт

8

Тип уплотнения

М

Манжетное уплотнение

Т

Торцовое уплотнение

ТД

Двойное торцовое уплотнение

Пример обозначения при заказе

1

2

3

4

5

6

7

8

УОДН

С

300

200

150

В

90

Т

ОДН

300

200

150

Т


Особенности оседиагональной (шнековой) насосной установки

  • отличная устойчивость к абразивному износу-
  • работа в условиях высокой кавитации-
  • идеален для перекачки очень вязких нефтепродуктов и многофазных сред (шламов, обводненных мазутов и т.д.), а также жидкостей с высоким содержанием взвешенных примесей-
  • низкий уровень шума и вибрации.

Комплектация насосной установки УОДН 300-200-150

  • манжетное уплотнение, торцовое уплотнение, двойное торцовое уплотнение-
  • комплектуется самовсасывающим оборудованием, по требованию заказчика-
  • взрывозащищенный электродвигатель-
  • маслобензостойкие рукава.

Подача, м?/час 100...450
Напор, м 90...35
Высота всасывания на нормальном режиме, м, не более 8
Температура перекачиваемой жидкости, °С -20...+90
Объемная концентрация твердых частиц, %, не более 10
Максимальный размер твердых частиц, мм, не более 20
Вязкость перекачиваемой жидкости, сСт, не более 500
Плотность перекачиваемой жидкости, кг/м?, не более 1000
Мощность привода, кВт 90/110
Частота вращения вала насоса об/мин 3000&lt-sub&gt-(-80)&lt-/sub&gt-
На графике представлены технические характеристики УОДН 300 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса.
Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют:
  • Коэффициент напора Кн = 0,85-
  • Коэффициент подачи Кq = 0,80.

Габаритные размеры и вес:

Наименование

Вес нетто, кг

Вес брутто, кг

Габариты без упаковки, мм

Габариты в ящике, мм

ОДН 290-150-125

158

Х

514х622х584

Х

УОДН 290-150-125

940

1500

1750х845х920

1830х925х1000

Документация
Паспорт Установка оседиагонального насосаУОДН 300-200-150
1.45 Мб
Руководство по эксплуатации УОДН 300-200-150
1.22 Мб
Паспорт оседиагонального насоса ОДН 300-200-150
1.45 Мб
Декларация соответствия ТР ТС 010/2011 «О безопасности машин и оборудования»
0.91 Мб
Сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
5.59 Мб
ОДН 300 Вертикальный.m3d
1.89 Мб
ОДН 300 Горизонтальный.m3d
1.89 Мб

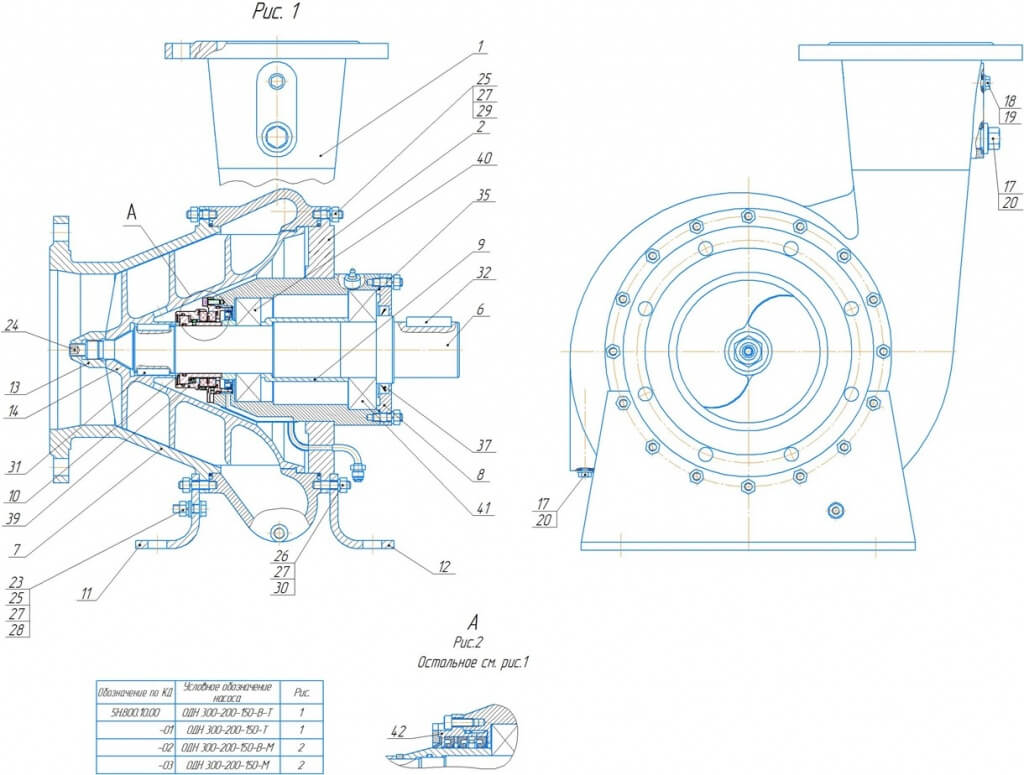

Чертеж

Комплектующие к УОДН 300-200-150

Позиция Обозначение Наименование Количество
1 5Н.83.11.00 Улитка в сборе 1
2 5Н.83.12.00 Корпус опор 1
6 5Н.80.10.02-01 Вал 1
7 5Н.80.10.03-01 Корпус 1
8 5Н.80.10.04 Крышка 1
9 5Н.80.10.05 Втулка 1
10 5Н.80.10.06 Кольцо 1
11 5Н.80.10.07-02 Кронштейн 1
12              -03   Кронштеин 1
13 5Н.80.10.08-01 Гайка 1
14 5Н.80.10.09 Шнек 1
17 5Н.60.10.06 Пробка 1
18 5Н.60.10.07 Пробка 2
19 5Н.60.10.17 Прокладка 2
20                      -01 Прокладка 1
23   Болт М10-6gx35.58.019
ГОСТ 7805-70
1
24   Винт ВМ16х1,5-6gx20.45Н.40Х.016
ГОСТ 11074-84
1
25   Гайка М10-6Н.5.019
ГОСТ 5915-70
1
26   Гайка М10-6Н.23.14Х17Н2
ГОСТ 5915-70
38
27   Шайба 10.60Г.019
ГОСТ 6402-70
39
28   Шайба А10.01.016
ГОСТ 11371-78
3
29   Шпилька М10-6gx28.23.14.Х17Н2
ГОСТ 22032-76
24
30   Шпилька М10-6gx38.23.14.Х17Н2
ГОСТ 22032-76
14
31   Шпонка 10х8х40
ГОСТ 23360-78
2
32   Шпонка 20х12х56 14Х17Н2
ГОСТ 23360-78
1
35   Кольцо 150-155-30-2
Смесь резиновая СБ-26
ТУ 2512.003.45055793-98
1
36   Кольцо 150-155-30-2
Смесь резиновая СБ-26
ТУ 2512.003.45055793-98
2
37   Манжета 1.1-85х110-4
ГОСТ 8752-79
1
40   Подшипник QJ312MA SKF или аналог 1
41   Подшипник QJ314MA SKF или аналог 1

  Пересенные данные для исполнений

    5Н.80.10.00
5Н.80.10.00-01


39   Уплотнение торцевое
60УТ16 00.00 или аналог
1

    5Н.80.10.00-02
5Н.80.10.00-03


42 5Н.80.15.00 Блок манжетного уплотнения 1

одн 300
0.59 Мб
Модельный ряд
?
Модификация Стоимость, руб. Масса, кг Габариты, мм
Длина Ширина Высота

ОДН 300-200-150-90/110-М

(манжетное уплотнение)

810 000,00

158

514

622

594

ОДН 300-200-150-90/110-Т

(торцевое уплотнение)

880 000,00

158

514

622

594

УОДН 300-200-150-90/110-М

(манжетное уплотнение)

1 415 000,00

950

1740

880

924

УОДН 300-200-150-90/110-Т

(торцевое уплотнение)

1 490 000,00

950

1740

880

924

УОДН 300-200-150-90/110-ТД

(двойное торцевое уплотнение)

1 650 000,00

1050

1930

850

1500

УОДНс 300-200-150-90/110-М

(манжетное уплотнение), с вихревым насосом

По запросу

1570

2050

930

1470

УОДНс 300-200-150-90/110-Т

(торцевое уплотнение), с вихревым насосом

По запросу

1570

2050

930

1470

УОДНс 300-200-150-90/110-ТД

(двойное торцевое уплотнение), с вихревым насосом

По запросу

1660

2050

1050

1650

Модельный ряд
Название Подача, м?/час Напор, м Концентрация твердых частиц в жидкости, %, не более Максимальный Размер твердых частиц, мм Тип уплотнения: М-манжетное,
Т-торцевое,
ДТ-двойное торцевое
Питание Мощность двигателя, кВт Частота вращения, об/мин
УОДН 120-100-65 27...54 13...8 2 5 М 3/380 3 3000&lt-sub&gt-(-80)&lt-/sub&gt-
УОДН 130-100-75 20…70 18…8 2 5 М, Т 3/380 5,5 3000&lt-sub&gt-(-150)&lt-/sub&gt-
УОДН 170-150-125 90…198 30 … 16 5 5 М 3/380 18,5 3000&lt-sub&gt-(-80)&lt-/sub&gt-
УОДН 200-150-125 75…185 52 … 28 10 10 М, Т, ТД 3/380 30 3000&lt-sub&gt-(-80)&lt-/sub&gt-
УОДН 201-125-80 50…95 60 … 30 10 10 М, Т, ДТ 3/380 18,5 3000&lt-sub&gt-(-80)&lt-/sub&gt-
УОДН 240-175-150 50…300 70 … 32 10 5 М, Т, ДТ 3/380 55 3000&lt-sub&gt-(-80)&lt-/sub&gt-
УОДН 290-150-125 36…180 30 … 20 10 20 М, Т, ТД 3/380 18,5 1500&lt-sub&gt-(-50)&lt-/sub&gt-
УОДН 300-200-150 100...450 90 … 35 10 20 М, Т, ДТ 3/380 90, 110 3000&lt-sub&gt-(-80)&lt-/sub&gt-
УОДН 360-250-250 400…800 85 … 40 10 10 М, Т 3/380 200 3000&lt-sub&gt-(-80)&lt-/sub&gt-
УОДН 440-400-350 250…1000 55 … 37 20 20 М, Т, ДТ 3/380 200 1500&lt-sub&gt-(-50)&lt-/sub&gt-
Мотопомпа дизельная МОДН &quot-Заря&quot- 120/70 10…85 34 … 11,5 10 5 М Дизельный двигатель 7,4 4200&lt-sub&gt-(-100)&lt-/sub&gt-
Передвижная установка оседиагонального насоса УОДН 120/65П 27...54 13...8 2 5 М 3/380 3 3000&lt-sub&gt-(-80)&lt-/sub&gt-
Передвижная установка оседиагонального насоса УОДН 130/70П 20…70 18…8 2 5 М, Т 3/380 5,5 3000&lt-sub&gt-(-150)&lt-/sub&gt-
Передвижная установка оседиагонального насоса УОДН 170/100П 90…198 30 … 16 5 5 М 3/380 18,5 3000&lt-sub&gt-(-80)&lt-/sub&gt-
Погружной насос НПШГ 120-100-65 27…54 13…8 2 5 М Гидропривод 3 3000&lt-sub&gt-(-80)&lt-/sub&gt-
Погружной насос НПШГ 201-125-80 50...95 60…30 10 10 М, Т, ДТ Гидропривод 18,5 3000&lt-sub&gt-(-80)&lt-/sub&gt-

Температура перекачеваемой среды насосных установок УОДН, °С : -20…+90
