Оседиагональный шнековый насос УОДН 170-150-125
  • Оседиагональный шнековый насос УОДН 170-150-125
  • Оседиагональный шнековый насос УОДН 170-150-125

Оседиагональный шнековый насос УОДН 170-150-125

В наличии
Цена:
475000 руб
Оплата:
Доставка:
  • Самовывоз,
  • Курьер,
  • Транспортная компания
  • Детально
Описание
Один из первых насосных агрегатов в модельном ряде УОДН. Многолетняя эксплуатация УОДН 170-150-125 подтвердила правильность заложенных в ее конструкцию технических решений. Высокие эксплуатационные качества установки позволили с успехом использовать ее для решения широкого круга задач, связанных с перекачкой нефти, мазута и других нефтепродуктов, а также загрязненных песком и илом вод. УОДН 170-150-125 применяется в качестве подпорного агрегата для ПНУ, на передвижных железнодорожных насосных станциях САР для разгрузки аварийных ж/д цистерн, на нефтебазах, нефтепромыслах и т.д.  Изготавливается также в передвижном варианте.

Карта заказа оседиагонального насоса и насосной установки

Код Значение

 1

Тип установки

 УОДН

Установка оседиагонального насоса

 ОДН

Оседиагональный насос

 2

Диаметр рабочего колеса

 170

170 мм.

 3

Диаметр условного прохода входного фланца

150

Ду 150 мм.

 4

Диаметр условного прохода выходного фланца

125

Ду 125 мм.

5

Исполнение по материалу



Конструкционная сталь

6

Мощность электродвигателя



18,5 кВт

 7

Тип уплотнения

 М

Манжетное

Пример обозначения при заказе

 1

 2

 3

 4

 5

 6

 7

УОДН

 170

 150

 125

 –

 18,5

 М

 ОДН

 170

 150

 125

 –

 М

Особенности оседиагональной (шнековой) насосной установки:

• высокая устойчивость к абразивному износу-
• работа в условиях высокой кавитации-
• высокая надежность.

Комплектация насосной установки УОДН 170-150-125:

• манжетное уплотнение-
• взрывозащищенный электродвигатель-
• маслобензостойкие рукава-
• рамный каркас на колесах (по требованию заказчика).
Подача, м?/час 90...198
Напор, м.в.ст. 30...16
Высота всасывания на нормальном режиме, м, не более 8
Температура перекачиваемой жидкости, °С -20...+90
Объемная концентрация твердых частиц, %, не более 5
Максимальный размер твердых частиц, мм, не более 5
Вязкость перекачиваемой жидкости, сСт, не более 500
Плотность перекачиваемой жидкости, кг/м?, не более 1000
Мощность привода, кВт 18,5
Частота вращения вала насоса, об/мин 3000&lt-sub&gt-(-80)&lt-/sub&gt-
На графике представлены технические характеристики УОДН 170 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса.
Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до  60оС, вязкостью  500 сСт,  ориентировочно составляют:
  • Коэффициент падения напора Кн = 0,80-
  • Коэффициент падения подачи Кq = 0,72.

Габаритные размеры и вес:

Наименование

Вес нетто, кг

Вес брутто, кг

Габариты без упаковки, мм

Габариты в ящике, мм

ОДН 170-150-125

75

Х

510х420х444

Х

УОДН 170-150-125

230

350

1585х635х555

1628х768х887

Документация
Паспорт установка оседиагонального насоса УОДН -170-150-125
3.71 Мб
Паспорт оседиагонального насоса ОДН -170-150-25
3.71 Мб
Сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
5.59 Мб
Декларация соответствия ТР ТС 010/2011 «О безопасности машин и оборудования»
0.91 Мб
ОДН 170.m3d
1.61 Мб

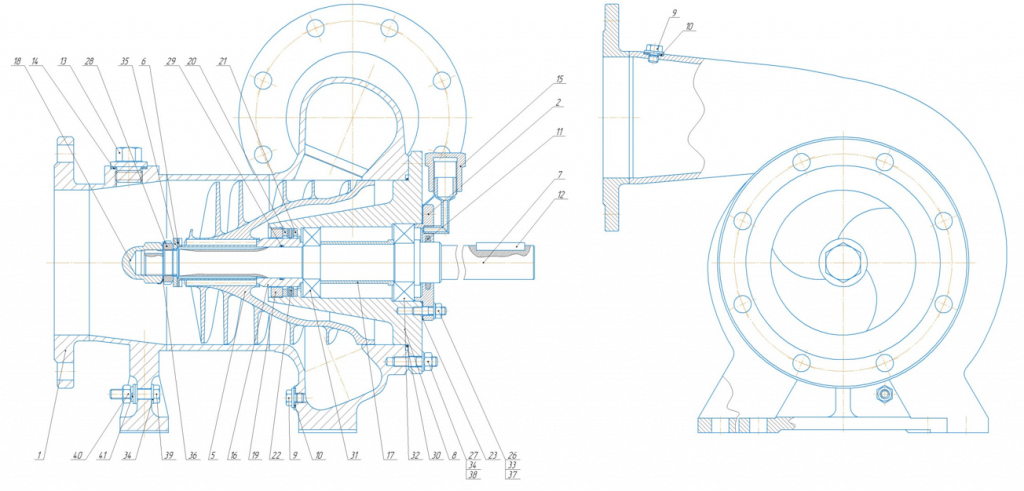

Чертеж

Комплектующие к УОДН 170-150-125

Позиция Обозначение Наименование Количество
1 5Н.11.10.00 Корпус 1
2 5Н.11.50.00 Крышка в сборе 1
5 5Н.11.00.01А Шнек 1
6 5Н.11.00.02А Импеллер 1
7 5Н.11.00.04 Вал 1
8 5Н.11.00.05 Корпус 1
9 5Н.11.00.08 Пробка 3
10 5Н.11.00.09 Прокладка 3
11 5Н.11.00.18 Кольцо 1
12 5Н.11.00.25 Шпонка 1
13 5Н.11.00.26 Пробка 1
14 5Н.11.00.27 Прокладка 1
15 5Н.11.00.34 Заглушка 1
16 5Н.11.00.35 Втулка 1
17 5Н.11.00.36 Втулка распорная 1
18 5Н.11.00.37 Гайка колпачковая 1
19 5Н.11.00.38 Гайка 1
20 5Н.11.00.39 Кольцо 1
21             -01 Кольцо 2
22 5Н.11.00.40 Кольцо уплотнительное 2
23 5Н.11.00.41 Прокладка 1
26   Гайка М8-6Н.5.016
ГОСТ 5915-70
6
27   Гайка М10х1,5-6Н.5.016
ГОСТ 5915-70
8
28   Гайка М27x1,5-6H
ГОСТ11871-88
1
29   Кольцо 1-32-2,5-1118
ОСТ В38.052-80
1
30   Кольцо 1-170-4,5-3012
ОСТ В38.052-80
1
31   Подшипник 42207
ГОСТ 8328-75
1
32   Подшипник 3508
ГОСТ 5721-75
1
33   Шайба А8.01.08кп.016
ГОСТ 11371-78
6
34   Шайба А10.01.08кп.016
ГОСТ 11371-78
9
35   Шайба А27.01.08кп.016
ГОСТ 11371-78
1
36   Шайба 27.01.08кп.06
ГОСТ 11872-89
1
37   Шпилька М8-6gх25.58.016
ГОСТ 22034-76
6
38   Шпилька М10-6gх30.58.016
ГОСТ 22036-76
8
39   Болт М10-6gх45.58.019
ГОСТ 7805-70
1
40   Гайка М10-7Н5.019
ГОСТ 5915-70
1
41   Шайба 10.65Г.019
ГОСТ 6402-70
9


0.11 Мб
Модельный ряд
?
Модификация Стоимость, руб. Масса, кг Габариты, мм
Длина Ширина Высота

ОДН 170-150-125



310 000,00

64

510

420

443,5

УОДН 170-150-125-18,5-М



475 000,00

304

1240

448

643

УОДН 170-150-125-18,5-М-П

(передвижная)

525 000,00

350

1970

1000

1120

Модельный ряд
Название Подача, м?/час Напор, м Концентрация твердых частиц в жидкости, %, не более Максимальный Размер твердых частиц, мм Тип уплотнения: М-манжетное,
Т-торцевое,
ДТ-двойное торцевое
Питание Мощность двигателя, кВт Частота вращения, об/мин
УОДН 120-100-65 27...54 13...8 2 5 М 3/380 3 3000&lt-sub&gt-(-80)&lt-/sub&gt-
УОДН 130-100-75 20…70 18…8 2 5 М, Т 3/380 5,5 3000&lt-sub&gt-(-150)&lt-/sub&gt-
УОДН 170-150-125 90…198 30 … 16 5 5 М 3/380 18,5 3000&lt-sub&gt-(-80)&lt-/sub&gt-
УОДН 200-150-125 75…185 52 … 28 10 10 М, Т, ТД 3/380 30 3000&lt-sub&gt-(-80)&lt-/sub&gt-
УОДН 201-125-80 50…95 60 … 30 10 10 М, Т, ДТ 3/380 18,5 3000&lt-sub&gt-(-80)&lt-/sub&gt-
УОДН 240-175-150 50…300 70 … 32 10 5 М, Т, ДТ 3/380 55 3000&lt-sub&gt-(-80)&lt-/sub&gt-
УОДН 290-150-125 36…180 30 … 20 10 20 М, Т, ТД 3/380 18,5 1500&lt-sub&gt-(-50)&lt-/sub&gt-
УОДН 300-200-150 100...450 90 … 35 10 20 М, Т, ДТ 3/380 90, 110 3000&lt-sub&gt-(-80)&lt-/sub&gt-
УОДН 360-250-250 400…800 85 … 40 10 10 М, Т 3/380 200 3000&lt-sub&gt-(-80)&lt-/sub&gt-
УОДН 440-400-350 250…1000 55 … 37 20 20 М, Т, ДТ 3/380 200 1500&lt-sub&gt-(-50)&lt-/sub&gt-
Мотопомпа дизельная МОДН &quot-Заря&quot- 120/70 10…85 34 … 11,5 10 5 М Дизельный двигатель 7,4 4200&lt-sub&gt-(-100)&lt-/sub&gt-
Передвижная установка оседиагонального насоса УОДН 120/65П 27...54 13...8 2 5 М 3/380 3 3000&lt-sub&gt-(-80)&lt-/sub&gt-
Передвижная установка оседиагонального насоса УОДН 130/70П 20…70 18…8 2 5 М, Т 3/380 5,5 3000&lt-sub&gt-(-150)&lt-/sub&gt-
Передвижная установка оседиагонального насоса УОДН 170/100П 90…198 30 … 16 5 5 М 3/380 18,5 3000&lt-sub&gt-(-80)&lt-/sub&gt-
Погружной насос НПШГ 120-100-65 27…54 13…8 2 5 М Гидропривод 3 3000&lt-sub&gt-(-80)&lt-/sub&gt-
Погружной насос НПШГ 201-125-80 50...95 60…30 10 10 М, Т, ДТ Гидропривод 18,5 3000&lt-sub&gt-(-80)&lt-/sub&gt-

Температура перекачеваемой среды насосных установок УОДН, °С : -20…+90

Расчет стоимости

Для того, чтобы узнать стоимость насоса и получить технико-коммерческое предложение, скачайте опросный лист - и отправьте на sales@oilpump.ru , или воспользуйтесь формой обратной связи в конце страницы. Наши менеджеры свяжутся с Вами в ближайшее время для выставления коммерческого предложения.

Доставка

Габаритные размеры и вес:

Наименование

Вес нетто, кг

Вес брутто, кг

Габариты без упаковки, мм

Габариты в ящике, мм

ОДН 170-150-125

75

Х

510х420х444

Х

УОДН 170-150-125

230

350

1585х635х555

1628х768х887

Узнайте больше о нашей продукции в следующем видео
